Контакторы серии КТ

КТ-6033 - УСТРОЙСТВО И РАБОТА КОНТАКТОРОВ

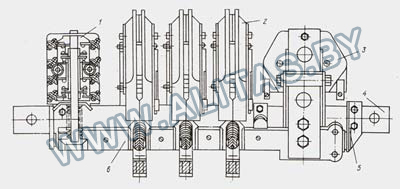

Рис. 1. Контактор КТ6030Б: 1 - вспомогательные контакты; 2 - дугогасительное устройство; 3 - включающая катушка; 4 - рейка; 5 - подшипник; 6 - вал

Конструктивно контакторы КТ6030Б и КТП6030Б умеренного, холодостойкого и тропического исполнения соответствующих величин не отличаются друг от друга, кроме применяемых материалов и покрытий. Контакторы поворотного типа - реечного исполнения. Установка реечных контакторов на изоляционных плитах станций управления осуществляется с помощью дистанционных колодок. Трехполюсные контакторы КТ6030Б и КТП6030Б показаны на рис. 1. На рейке 4, являющейся базовой деталью контактора, смонтированы неподвижная часть электромагнита (сердечник с включающей катушкой 3), неподвижные контакты с дугогасительным устройством 2 м вспомогательные контакты 1. Подвижная система, состоящая из подвижных контактов и якоря электромагнита, смонтирована на валу 6 контактора.

КТ-6033, КТП-60333 - габаритные размеры

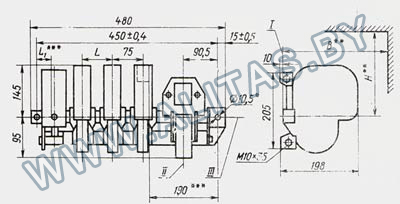

рис.1. Габаритные и установочные размеры двух- и трехполюсных контакторов на рейке КТ6032Б, КТ6033Б: I - установочная плоскость; II - вертикальная установочная ось; III - горизонетальная установочная ось;

Контактор	L	L1***	Размер, mm								Масса, kg
			B**				H**
			Кратность отключения тока
			2Ih	3Ih	5Ih	8Ih	2Ih	3Ih	5Ih	8Ih
КТ6032Б	-	98,5	240	250	270	300	195	205	225	255	13,5
КТ6033Б	75	23,5									17,0

** Расстояние до ближайшей токоведущей или заземленной детали
*** Расстояние от осей крепления контактора до ближайшей детали, выступающей за пределы установочной плоскости контактора.

КТ-6033, КТП-6033 - ЭЛЕКТРОМАГНИТНАЯ СИСТЕМА

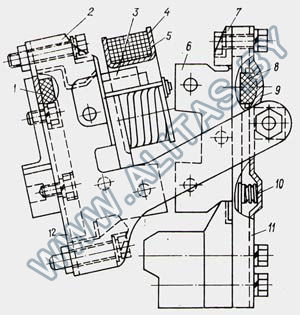

Рис.1. Электромагнит переменного тока контакторов КТ6030Б: 1 - прокладка; 2 - колодка; 3 - сердечник; 4 - каркас; 5 - включающая катушка; 6 - якорь; 7 - колодка; 8 - резиновая шайба; 9 - сегмент; 10 - пружина; 11, 12 - скоба

Электромагниты переменного и постоянного тока контакторов КТ-6033 и КТП-6033 показаны на рис.1, 2. Электромагнит переменного тока состоит из сердечника 3 (рис. ), включающей катушки 5 и якоря 6. Якорь крепится к скобе-держателю с помощью колодок 7. Амартизатором якоря служат резиновая шайба 8 и пружина 10. Для облегчения самоустановки шайба опирается на сегмент 9. Пружина якоря обеспечивает давление на нижнем керне, так как короткозамкнутый виток здесь отсутствует. Якорь и сердечник самоустанавливающиеся. Электромагнит постоянного тока состоит из ярма 1 (рис. ), катушки 2, полюсной шайбы 3, немагнитной прокладки 4 и якоря 5. Катушка 2 намотана непосредственно на сердечник. Якорь состоит из двух частей: якоря и держателя 8. Якорь и держатель соединены между собой с помощью трех опорных винтов 9. Винты подвижно укреплены на якоре. Втулки 6 свободно вставлены в конические отверстия держателя и являются направляющими для винтов. Между якорем и держателем на винтах установлены резиновые шайбы 7, которые выполняют роль амортизаторов.

КТ-6033 - КОНТАКТНО-ДУГОГАСИТЕЛЬНАЯ СИСТЕМА

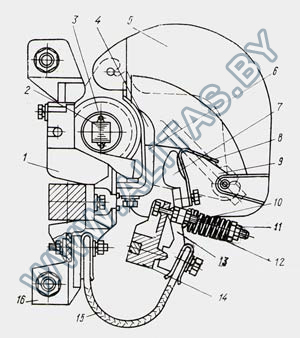

Рис.1.Контактно-дугогасительная система контакторов КТ-6030Б, КТП-6030Б: 1 - колодка; 2 - магнитопровод; 3 - катушка дугогасительная; 4 - рог неподвижного контакта; 5 - дугогасительная камера (одна перегородка снята); 6 - контакт неподвижный; 7 - контакт подвижный; 8 - рог; 9 - пружина; 10 - регулировочный винт; 11 - гайка; 12 - контактная пружина; 13 - рычаг; 14 - вал пластмассовый; 15 - гибкое соединение; 16 - вывод

На рис.1 показана контактно-дугогасительная система. Главные контакты контакторов (неподвижный контакт 6, подвижный контакт 7, пальцевидного типа. Подвижный контакт состоит из подвижного контакта 7, рога 8, регулировочного винта 10, рычага 13. Неподвижный и подвижный контакты имеют два исполнения: медный и медный с металлокерамическим контактом на основе серебра. Контактное давление создается контактной пружиной 12. Для повышения точности установки контактных нажатий, а также для восстановления контактных нажатий после замены контактов, давление, создаваемое контактной пружиной, может регулироваться затяжкой гаек 11. Ось вращения подвижного контакта совпадает с осью вращения подвижной системы, в связи с чем контакты не имеют проскальзывания и переката. Подвижный контакт вращается на цилиндрическом выступе пластмассового вала 14. Контакторы КТ-6030 имеют электромагнитные дугогасительное устройство, состоящее из дугогасительной катушки 3, магнитопровода 2, рога неподвижного контакта 4 и дугогасительной камеры 5. Дугогасительное устройство смонтировано на колодке 1, установленной на рейке контактора. К нижней части этой колодки прикреплен вывод 16, соединенный с подвижным контактом гибким соединением 15. Вывод неподвижного контакта припаян к дугогасительной катушке и крепится в верхней части пластмассовой колодки. Щеки магнитопровода дугогасительной системы изолированы от токоведущих частей и крепятся к колодке, изолирующей неподвижный контакт от рейки. Дугогасительная камера удерживается щеками магнитопровода дугогасительной системы. Для фиксации камеры на одной из щек крепится пружина 9, в отверстие которой входит специальная гайка камеры.

Исполнение

У - для районов умеренного климата;
ХЛ - холодного климата;
3 - категория размещения.
Присоединение внешних проводников -универсальное. Степень защиты - IР00. Смотерть каталог контакторов КТ-6000
