Разрядник состоит из единичного искрового промежутка 3 и рабочего резистора 4, обладающего нелинейной вольтамперной характеристикой(смотри рисунок). Единичный искровой промежуток 3, соединенный последовательно с рабочим резистором 4, сжат цилиндрической пружиной 5 в герметичном пластмассовом корпусе 1.

Герметизация разрядника осуществляется заливкой паза в корпусе клеем на основе эпоксидной смолы. Искровой промежуток 3 подобран так, что пробивается всякий раз, как только напряжение на защищаемом участке превышает предельно допустимый уровень.

Защитное действие разрядника обуславливается тем, что при появлении опасного для оборудования напряжения происходит пробой искрового промежутка разрядника, а протекающий через разрядник импульсный ток вследствие нелинейности рабочего резистора 4 не создает опасного для оборудования напряжения.

Следующий за пробоем искрового промежутка разрядника ток, протекающий под действием напряжения промышленной частоты, так называемый сопровождающий ток, прерывается искровым промежутком при первом переходе через нулевое значение.

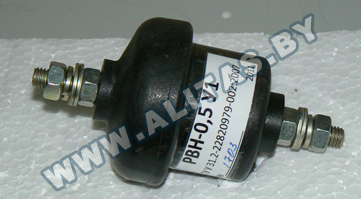

Разрядники вентильные серии РВН-0,5 У1 предназначены для защиты от атмосферных перенапряжений изоляции электрооборудования переменного тока частотой 50 и 60 Гц. Изготавливаются для сетей с любой системой заземления нейтрали.

Структура условного обозначения разрядников РВН-0,5:

• Р - разрядник
• В - вентильный
• Н - низковольтный
• 0,5 - класс напряжения в кВ
• У - климатическое исполнение
• 1 - категория размещения

Условия эксплуатации разрядников РВН-0,5

• Разрядники РВН-0,5 предназначены для эксплуатации в районах с умеренным климатом при температуре окружающего воздуха: - от -45 до +40° С.
• Высота установки над уровнем моря:- не более 1000 м.
• Относительная влажность воздуха: - при температуре +25° С до 100%.
