Разрядник вентельный типа РВО-10\У1
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ разрядника вентельного типа РВО-10\У1
Назначение и технические данные разрядника вентильго
Разрядники вентильные типа РВО предназначены для защиты изоляции электрооборудования переменного тока частоты 50 и 60 Гц на класс напряжения 3,6 и 10 кВ от атмосферных перенапряжений.
Разрядники применяют для сетей с любой системой заземления нейтрали и предназначены для применения как на открытом воздухе, так и в закрытых помещениях на высоте до 1000 м над уровнем моря. Разрядники исполнения У применяют при температуре окружающей среды от минус 40 до 40°С, разрядники исполнения Т - от минус 10 до 45°С ГОСТ 15150-69.
Структура условного обозначения разрядника:
- Р - разрядник;
- В - вентильный;
- О - облегченный;
- 3,6,10 - класс напряжения, в киловольтах;
- У,Т - климатическое исполнение;
- 1 - категория размещения
|
Наименование основных параметров разрядника вентильного РВО-10\У1 |
Нормы для типов | |||
|
РВО-ЗУ1 РВО-ЗТ1 |
РВО-ЗУ1 РВО-ЗТ1 |
РВО-6У1 РВО-6Т1 |
РВО-10У1 РВО-10Т1 | |
|
Класс напряжения, кВ |
3 |
3 |
6 |
10* |
|
Номинальное напряжение, кВ |
2,5 |
3,8 |
7,5 |
12,7 |
|
Пробивное напряжение при частоте 50 Гц в сухом состоянии и под дождем, кВ действ. не менее |
6 |
9 |
16 |
26 |
|
Импульсное пробивное напряжение при предразрядном времени |
12 |
20 |
32 |
48 |
|
Остающееся напряжение при импульсе тока с длительностью фронта 8 мкс с максимальными значениями: |
- |
13 |
25 |
43 |
|
Масса, кг |
2,3 |
2,3 |
3,1 |
4,2 |
Поставляемые предприятием разрядники постоянно совершенствуются и улучшаются, поэтому возможны незначительные расхождения разрядника по отношению к настоящей инструкции.
В комплект поставки разрядника входят: разрядник
- эксплуатационные документы:
- паспорт (один экземпляр к трем разрядникам)
- техническое описание и инструкция по эксплуатации один экземпляр на партию, отправляемую в один адрес.

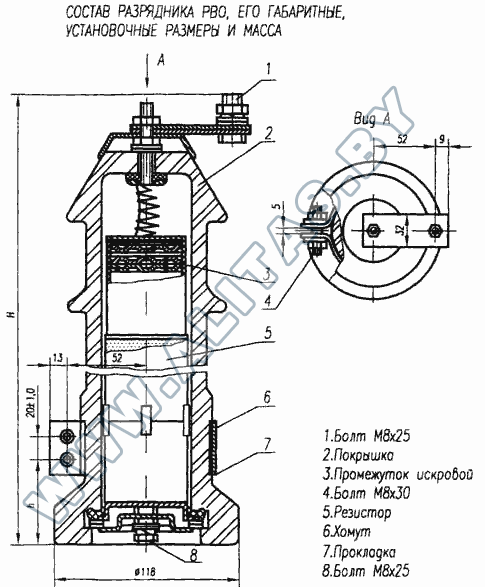

Конструктивное исполнение, габаритные, установочные и присоединительные размеры разрядника вентильного РВО-10/У1
| Тип разрядника | Н max, мм | h, мм | Масса, кг max |
| РВО - 3У1 | 206 | 55 | 2,3 |
| РВО - 6У1 | 294 | 60 | 3,1 |
| РВО -10У1 | 411 | 95 | 4,2 |
