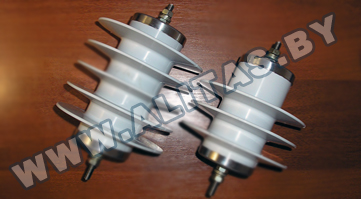

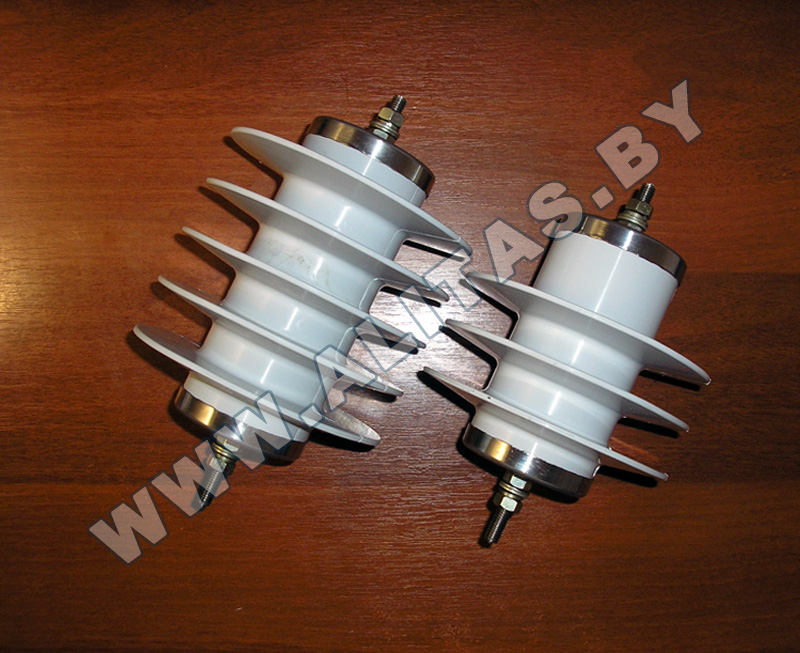

Ограничитель перенапряжения ОПНп 6 Кв
- вес: 48 кг / 1,75 кг
- объем упаковки: 0,01382м
- габариты упаковки: 420мм х140мм х265мм
Основные параметры ограничителя ОПНп 6 кВ
| Класс напряжения сети, кВ действ. | 6 |
| Наибольшее длительно допустимое рабочее напряжение (Uнр), кВ действ. | 7.2 |
| Номинальное напряжение (Uн), кВ действ. | 9.0 |
| Номинальный разрядный ток, кА | 10 |
| Классификационное напряжение при амплитуде активного тока 10?3 А (Uкл), кВдейств., не менее | 12.7 |
| Остающееся напряжение при коммутационном импульсе тока 30/60 мкс, кВ, не более | |
| — с амплитудой 150А | 17.6 |
| — с амплитудой 500А | 18.8 |
| Остающееся напряжение при грозовом импульсе тока 8/20 мкс, кВ, не более | |
| — с амплитудой 1000 А | 20.9 |
| — с амплитудой 5000 А | 21.9 |
| — с амплитудой 10000 А | 23.5 |
| — с амплитудой 20000 А | 27.2 |
| Остающееся напряжение при импульсе тока 1/10 мкс, амплитудой 10 кА, кВ, не более | 22.9 |
| Удельная энергоемкость, кДж/кВ UНР (за одно воздействие ) | 2,0 |
| Ток проводимости ограничителя не более, мА | 0,4 |
Назначение и условное обозначение ОПНп 6 кВ
Полимерный ограничитель перенапряжения ОПНп 6 кВ предназначены для защиты электрооборудования распределительных устройств и сетей на классы напряжения 150 кВ с изолированной либо компенсированной нейтралью переменного тока частоты 50 Гц от грозовых и коммутационных ( в пределах их пропускной способности ) перенапряжений. Ограничитель перенапряжений ОПНп 10 кВ предназначены для применения на открытом воздухе в условиях умеренного и холодного климата при температуре от минус 60 до плюс 60 С.
В условном обозначении ограничителей перенапряжений типа принято:
- ОПН – ограничитель перенапряжений нелинейный;
- п - буква, обозначающая материал покрышки ( полимер );
- 150 - класс напряжения сети в киловольтах;
- 120 - наибольшее длительно допустимое рабочее напряжение в киловольтах;
- 10 - номинальный разрядный ток в кА;
- 2 – класс разряда линии;
- IV - степень загрязнения по ГОСТ 9920;
УХЛ1 - климатическое исполнение и категория размещения по ГОСТ 15150.
В комплект поставки ограничителя перенапряжений входят:
- - ограничитель;
- - паспорт;
- - техническое описание и инструкция по эксплуатации - один экземпляр к каждой партии ограничителей.
