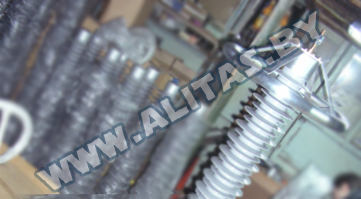

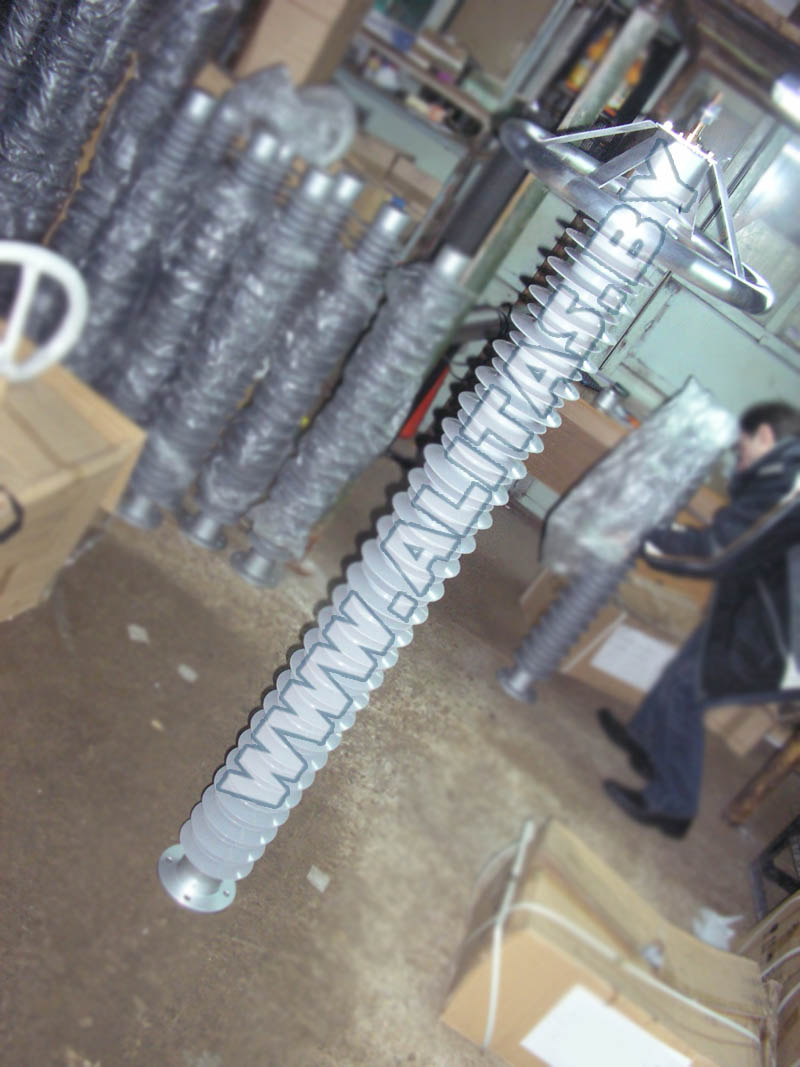

Ограничитель перенапряжений ОПНп 150 Кв
- вес ОПНп-150 У1: не более 35,00 кг
- высота х диаметр ОПНп-150 У1: 1450мм х 400мм
Основные параметры ограничителя ОПНп 150 кВ
| Класс напряжения сети, кВ действ. | 150 |
| Наибольшее длительно допустимое рабочее напряжение (Uнр), кВ действ. | 120 |
| Номинальное напряжение (Uн), кВ действ. | 150 |
| Номинальный разрядный ток, кА | 10 |
| Классификационное напряжение при амплитуде активного тока 10?3 А (Uкл), кВдейств., не менее | 210 |
| Остающееся напряжение при коммутационном импульсе тока 30/60 мкс, кВ, не более | |
| — с амплитудой 150А | 267,0 |
| — с амплитудой 500А | 288,0 |
| Остающееся напряжение при грозовом импульсе тока 8/20 мкс, кВ, не более | |
| — с амплитудой 1000 А | 305 |
| — с амплитудой 5000 А | 345 |
| — с амплитудой 10000 А | 370 |
| — с амплитудой 20000 А | 412 |
| Остающееся напряжение при импульсе тока 1/10 мкс, амплитудой 10 кА, кВ, не более | 396,0 |
| Удельная энергоемкость, кДж/кВ UНР (за одно воздействие ) | 2,7 |
| Ток проводимости ограничителя не более, мА | 0,6 |
Назначение и условное обозначение ОПНп150 кВ
Полимерные ограничители типа ОПНп-150/120/10/2/IV/УХЛ1 предназначены для защиты электрооборудования распределительных устройств и сетей на классы напряжения 150 кВ с изолированной либо компенсированной нейтралью переменного тока частоты 50 Гц от грозовых и коммутационных ( в пределах их пропускной способности ) перенапряжений. Ограничители предназначены для применения на открытом воздухе в условиях умеренного и холодного климата при температуре от минус 60 до плюс 60 С.
В условном обозначении ограничителей перенапряжений типа принято:
- ОПН – ограничитель перенапряжений нелинейный;
- п - буква, обозначающая материал покрышки ( полимер );
- 150 - класс напряжения сети в киловольтах;
- 120 - наибольшее длительно допустимое рабочее напряжение в киловольтах;
- 10 - номинальный разрядный ток в кА;
- 2 – класс разряда линии;
- IV - степень загрязнения по ГОСТ 9920;
УХЛ1 - климатическое исполнение и категория размещения по ГОСТ 15150.
В комплект поставки ограничителя перенапряжений входят:
- - ограничитель;
- - паспорт;
- - техническое описание и инструкция по эксплуатации - один экземпляр к каждой партии ограничителей.
